01 / SYJM-TMS100

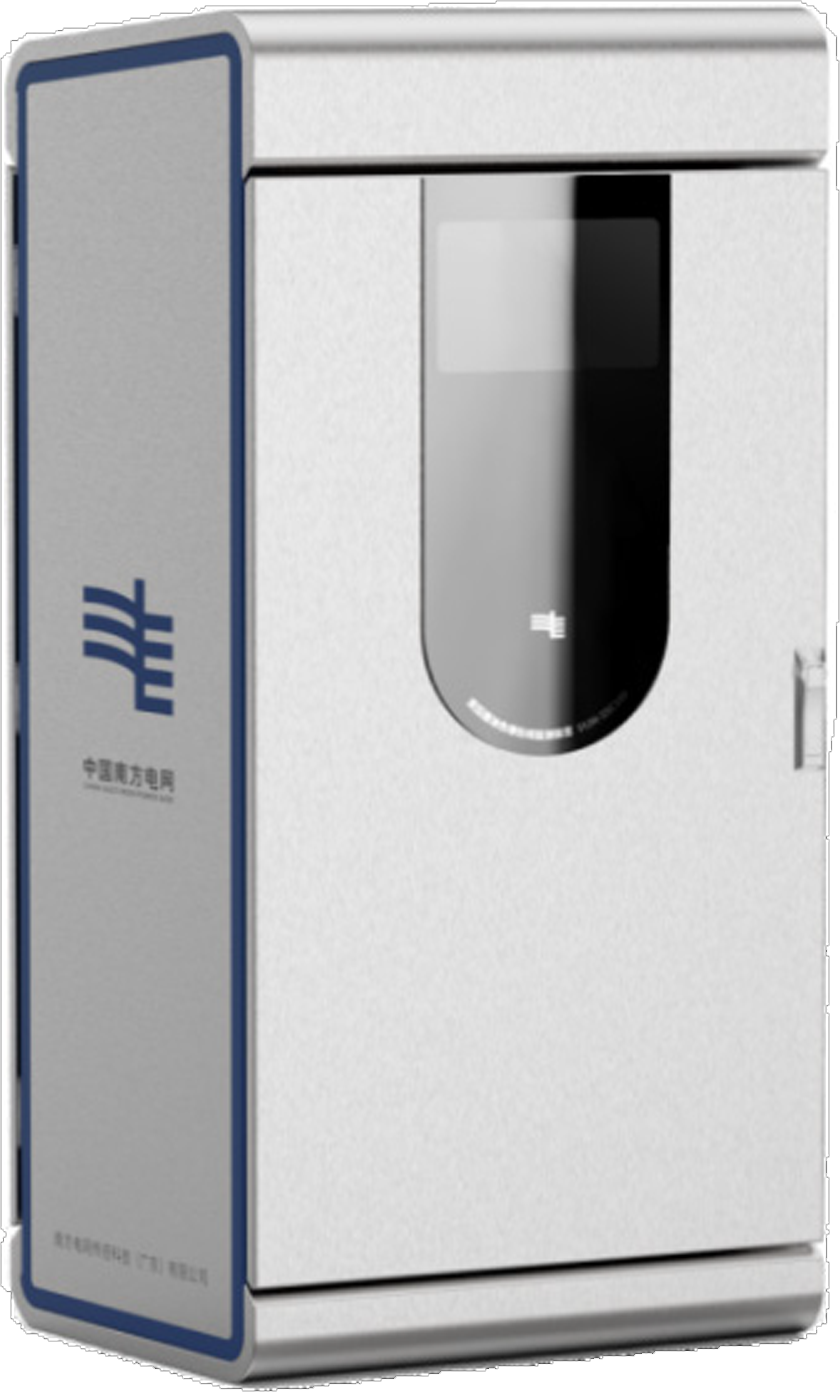

变压器多物理量集成传感器
“变电全科医生”系列,是自带AI内核的新一代电力智能体,更是“人工智能+能源行业”的划时代之作。它如电网的智慧医官,通过实时“问诊”精准感知变压器油中溶解气体、局部放电、振动、负荷等关键参量,以透明化监测与智能预警为核心,提供一体化设备风险管控与健康状态评估解决方案,驱动变电运维决策升级,守护电网安全脉络。
面向 110kV / 220kV / 500kV 变压器及超高压换流变全状态监测,集成油色谱、高频、特高频、超声波、铁芯、振动、噪声、负荷与环境温湿度等 11 类以上状态量。
1620mm
720mm
把原本分散在油色谱、局放、接地电流、振动与环境监测里的状态信息,整合到一台可就地感知、边缘响应、远程联动的智能终端中。
油中气体、局放、振动、负荷与环境量统一接入,降低跨系统判断成本。
面向变压器关键部件与运行状态,形成连续、可追溯的健康画像。
就地完成风险识别、趋势研判和异常定位,辅助运维快速处置。
状态异常可本地联动提示,并向后台系统同步关键诊断信息。
适配站端系统接入需求,支持多源数据统一汇聚与转发。
面向能源物联网架构,提升设备互联、数据共享与边缘协同能力。
适配变电站严苛运行环境,强化长期在线监测稳定性。
为变压器状态量融合、故障预警和运维闭环提供持续数据底座。
前端交互、传感采集、AI 数据处理与后台系统协同,让一台设备承担“看见、理解、响应”的完整链路。
27 寸大屏全方位呈现变压器运行状态,交互便捷高效。
搭载人体感应功能,值班员经过时自动点亮屏幕,即时展示核心监测数据。
保留图2中的关键数据,但改为更适合网页浏览的表格结构,便于比对传感器、检测参量和性能指标。
| 传感器 | 检测参量 | 性能参数 |
|---|---|---|
| 油色谱 | H₂、CO、CH₄、C₂H₄、C₂H₂、C₂H₆、CO₂;七种气体及总烃含量、相对增长率及绝对增长速度 | C₂H₂:检测范围 0.5-200μL/L,精度 ±0.5μL/L 或 ±30% |
| CH₄ / C₂H₄ / C₂H₆:检测范围 0.5-2000μL/L,精度 ±0.5μL/L 或 ±30% | ||
| H₂:检测范围 2-1000μL/L,精度 ±2μL/L 或 ±30% | ||
| CO:检测范围 25-5000μL/L,精度 ±25μL/L 或 ±30% | ||
| CO₂:检测范围 25-15000μL/L,精度 ±25μL/L 或 ±30% | ||
| 总烃:检测范围 2-2000μL/L,精度 ±2μL/L 或 ±30% | ||
| 铁芯 / 夹件接地电流传感器 | 泄漏电流 | 范围 1mA-100A,精度 ±3% × 读数或 ±1mA |
| 特高频局放传感器 | 幅频特性 | 带宽至少覆盖 300MHz-1500MHz,且在该频带内平均有效高度 ≥13mm |
| 检测灵敏度 | ≤7V/m(17dBV/m) | |
| 动态范围 | ≥40dB | |
| 高频脉冲电流传感器 | 3MHz-30MHz 平均传输阻抗 | ≥8mV/mA |
| 3MHz-30MHz 传感器带宽 | ≥10MHz | |
| 最小可测局部放电量 | ≤50pC | |
| 超声波局放传感器 | 传感器峰值灵敏度 | ≥60dB(V/(m/s)) |
| 均值灵敏度 | ≥40dB(V/(m/s)) | |
| 检测灵敏度 | ≤40dB | |
| 检测频带范围 | 80kHz-200kHz | |
| 本体振动传感器 | 振动信号 | 范围 0.1μm-400μm,误差 ≤10% |
